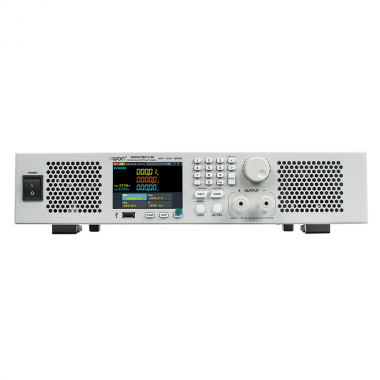

OWH67B系列双向电源
+ 源载一体架构，支持电源模式（CC / CV / CP）与负载模式（CC / CV / CR/ CP）
+ 2U 机架式设计，完美兼容标准 19 英寸机柜安装
+ 双向能量流动架构，实现源载模式间的无缝连续切换
+ 0.05%高精度输出，支持高达 60V / ±120A / ±1800W 的宽范围工作区间
+ 支持电池模拟功能：内置 7 种高保真电池特性模型
+ 内置泄放电路，确保关机后无高压残留，保障人员安全
+ 内置光伏模拟功能，支持 EN50530、Sandia 等 SAS（太阳能阵列模拟）标准曲线
+ 10mV / 10mA 高设置与回读分辨率
+ 全数字控制系统，全面集成 OVP（过压）、OCP（过流）、OPP（过载）多重硬件保护
+ 标配全通讯接口：支持 LAN、RS485、RS232，并全面兼容 SCPI 标准指令集
+ 2U 机架式设计，完美兼容标准 19 英寸机柜安装
+ 双向能量流动架构，实现源载模式间的无缝连续切换
+ 0.05%高精度输出，支持高达 60V / ±120A / ±1800W 的宽范围工作区间
+ 支持电池模拟功能：内置 7 种高保真电池特性模型
+ 内置泄放电路，确保关机后无高压残留，保障人员安全
+ 内置光伏模拟功能，支持 EN50530、Sandia 等 SAS（太阳能阵列模拟）标准曲线
+ 10mV / 10mA 高设置与回读分辨率
+ 全数字控制系统，全面集成 OVP（过压）、OCP（过流）、OPP（过载）多重硬件保护
+ 标配全通讯接口：支持 LAN、RS485、RS232，并全面兼容 SCPI 标准指令集
技术参数
仪器必须在规定的温度下连续运行30分钟以上才能保证以下参数
型号 | OWH67B018-60 | |
额定输出 (0℃-40℃) | 输出电压 | 0 - 60V |
输出电流 | -120A ~120A | |
输出功率 | -1.8kW-1.8kW | |
交流输入 | 100V-240Vac；45Hz-65Hz；13Arms Max | |
负载调整率 (%of output+offset)[1] | CV | ≤0.03% +0.03%FS |
CC | ≤0.05% +0.05%FS | |
电源调整率 (%of output+offset) | CV | ≤0.03% +0.03%FS |
CC | ≤0.05% +0.05%FS | |
设置分辨率 | 电压/电流 | 10mV/10mA |
回读分辨率 | 电压/电流 | 10mV/10mA |
设置精度 | 电压 | ≤0.05% +0.05%FS |
电流 | ≤0.1% +0.1%FS | |
回读精度 | 电压 | ≤0.05% +0.05%FS |
电流 | ≤0.1% +0.1%FS | |
噪声纹波[2] | 电压/电流 | ≤80mVp-p (电压)；≤120mArms (电流) |
温漂系数(0℃-40℃) | 电压/电流 | 100ppm/℃ (电压)；200ppm/℃ (电流) |
动态时间(10%-90% rated load) | ≤5.0ms | |
最小操作电压MOV | 2.6V@120A | |
工作温度 | 0-40℃ | |
显示 | 3.95-inch TFT LCD | |
通信接口 | USB，LAN，RS485 | |
尺寸 | 428mm(W) x 88mm(H) x 446mm(D) | |
重量 | 约 12kg | |
噪声带宽20MHz,输出端加10uF电解电容并联1uF瓷片电容进行测试
