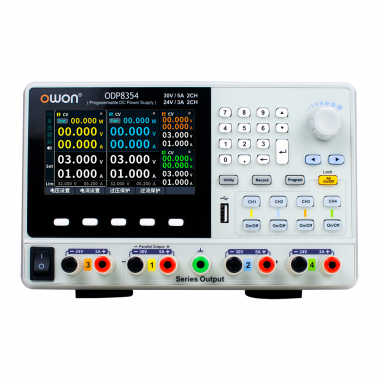

ODP8000系列可编程线性直流电源
+ 三通道、四通道独立可调输出，支持CH1、CH2串并联连接
+ 主通道CH1、CH2最大5A/90W恒功率输出，辅通道CH3、CH4最大3A/24W恒功率输出
+ 5位电压/电流显示，最小分辨率1mV/1mA
+ 低纹波噪声：≤1mVrms / 5mVpp
+ 过电压/过电流/过温度/过功率保护，安全可靠
+ 恒压/恒流智能转换功能
+ 支持100组定时输出功能
+ 支持远端电压补偿功能
+ 内置记录仪功能，支持电压、电流数据以表格/波形形式显示
+ 4.3英寸(480*272)IPS全视角高清屏，带来清晰细腻、色彩鲜艳的显示效果
+ 支持USB2.0、串口RS232，LAN数字通讯传输功能
型号 | ODP8353 | ODP8354 |
输出通道 | 3通道独立输出可调 | 4通道独立可调输出 |
电压/电流 | CH1: 32V/5A，最大90W恒功率输出 | CH1: 32V/5A，最大90W恒功率输出 |
CH1、CH2串联电压/电流 | 60V/5A, 最大180W恒功率输出 | 60V/5A, 最大180W恒功率输出 |
CH1、CH2并联电压/电流 | 30V/10A, 最大180W恒功率输出 | 30V/10A, 最大180W恒功率输出 |
额定输出总功率 | 204W | 228W |
仪器必须在规定的温度下连续运行30分钟以上才能保证以下参数
型号 | ODP8353 | ODP8354 | |
设置分辨率 | 1mV/1mA | ||
回读分辨率 | 1mV/1mA | ||
设定值精确度 （25℃±5℃) | 电压 | 独立模式：±（0.03% of reading+10) mV；并联模式：±（0.03% of reading+10) mV； 串联模式：±（0.06% of reading+20) mV | |
电流 | 独立模式：±（0.1% of reading+5) mA；并联模式：±（0.2% of reading+20) mA； 串联模式：±（0.1% of reading+5) mA | ||
回读值精确度 （12个月内) （25℃±5℃) | 电压 | 独立模式：±（0.03% of reading+10) mV；并联模式：±（0.03% of reading+10) mV； 串联模式：±（0.06% of reading+20) mV | |
电流 | 独立模式：±（0.1% of reading+5) mA；并联模式：±（0.2% of reading+10) mA； 串联模式：±（0.1% of reading+5) mA | ||
纹波与噪声* （20Hz-20MHz） | 电压 | 独立模式：≤5mVp-p；并联模式：≤5mVp-p；串联模式：≤10mVp-p | |
电压 | 独立模式：≤1mVrms；并联模式：≤1mVrms；串联模式：≤2mVrms | ||
电流 | 独立模式：≤5mArms；并联模式：≤10mArms；串联模式：≤5mArms | ||
负载调整率 | 电压 | 独立模式：≤0.01%+5mV；并联模式：≤0.01%+50mV；串联模式：≤0.01%+50mV | |
电源调整率 | 电压 | ≤0.01%+3mV | |
电流 | ≤0.01%+3mA | ||
回读值温度系数 | 电压 | 100ppm/℃ | |
电流 | 200ppm/℃ | ||
可编程输出 | 存储 | 1M点 | |
内部存储组数 | 100组 | ||
时间设置 | 秒 | ||
记录仪功能 | 可记录10K组数据（电压，电流，功率） | ||
工作温度 | 0-40℃ | ||
接口 | USB Host、USB Device、RS232、LAN、支持USB TMC协议 | ||
显示 | 4.3英寸IPS屏 | ||
尺寸 | 290mm（宽）*130mm（高）*212mm（深） | ||
重量（主机） | 约9公斤 | ||
*测试条件为噪声带宽20MHz,涟波带宽1MHz,输出端加10uF电解电容并联0.1uF瓷片电容进⾏测试。
