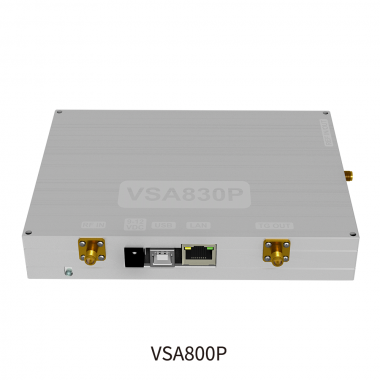

VSA-P系列频谱分析仪模块
+ 显示平均噪声电平(DANL)低至-160dBm/Hz相位噪声-106dBc/Hz@1GHz偏移10kHz
+ VSA1036P内置电桥（选配)，支持S11,S21矢量网络测量提供EMI预兼容测量功能，选配EMC测试软件
+ 选配1.5GHz/3.6GHz/8GHz跟踪源
+ 支持USB(USBTMC)、LAN(Vxi11，TCP,Web)等多种通信协议使用标准SCPI命令集
+ 配套功能丰富，操作简单，测量强大的应用软件
+ 支持包括C、C++、C#、JAVA、Python等多语言多平台二次开发支持单片机，ARM与x86处理器，
支持麒麟、Ubuntu等Linux系统，window各个版本系统，Android系统
+ 体积小巧，单电源供电，易于系统集成
频率 | ||||||
频率范围 | VSA815P | 9 kHz 至 1.5 GHz | ||||
VSA836P | 9 kHz 至 3.6 GHz | |||||
VSA1036P | 9 kHz 至 3.6 GHz | |||||
VSA880P | 9 kHz 至 8 GHz | |||||
频率分辨率 | 1 Hz | |||||
频率扫宽 | ||||||
扫宽范围 | 0 Hz，100 Hz到仪器的最大频率 | |||||
扫宽不确定度 | ± 扫宽 / (扫描点数-1) | |||||
单边带相位噪声(20℃ 至 30℃，fc=1 GHz) | ||||||
载波偏移 | 10 kHz | < -106 dBc/Hz | ||||
100 kHz | < -104 dBc/Hz | |||||
1 MHz | < -115 dBc/Hz | |||||
带宽 | ||||||
分辨率带宽（-3 dB） | 1 Hz 至 1 MHz (1-3-5-10 步进) | |||||
RBW精度 | < 5% （标称值） | |||||
分辨率滤波器形状因子 (60 dB : 3 dB) | <5 （标称值） | |||||
视频带宽 (-3 dB) | 10 Hz 至 3 MHz (1-3-5-10 步进) | |||||
分辨率带宽（-6 dB）（EMI 选件） | 200 Hz，9 kHz，120 kHz，1 MHz | |||||
幅度 | ||||||
测量范围 | VSA815P | DANL至 +10 dBm， 100 kHz~ 10 MHz，前置放大器关 DANL至 +20 dBm， 10 MHz~1.5GHz，前置放大器关 | ||||
VSA836P | DANL至 +10 dBm， 100 kHz~ 10 MHz，前置放大器关 DANL至 +20 dBm， 10 MHz~3.6GHz，前置放大器关 | |||||
VSA880P | DANL至 +10 dBm， 100 kHz~ 10 MHz，前置放大器关 DANL至 +20 dBm， 10 MHz~8GHz，前置放大器关 | |||||
最大输入电平 | ||||||
直流电压 | 50 V | |||||
连续波射频功率 | 衰减器为 40 dB；+20 dBm（100 mW） | |||||
最大损坏电平 | +30 dBm（1 W） | |||||
显示平均噪声电平（DANL） | ||||||
前置放大器开 | 100 kHz 至 1 MHz | -135 dBm (典型值)， <-128 dBm | ||||
1 MHz 至 500 MHz | -160 dBm (典型值)， <-150 dBm | |||||
500 MHz 至 3.6 GHz | -158 dBm (典型值)， <-148 dBm | |||||
3.6 GHz 至 6 GHz | -154 dBm (典型值)，<-144 dBm | |||||
6 GHz 至 8 GHz | -149 dBm (典型值)，<-139 dBm | |||||
频率响应 (20℃ 至 30℃， 30% 至 70% 相对湿度， 输入衰减 10 dB， 相对于 50 MHz) | ||||||
前置放大器关(fc≥9kHz) | ＜0.7 dB | |||||
前置放大器开(fc≥50 MHz) | ＜1.0 dB | |||||
绝对幅度精度 | ||||||
不确定度 | fc= 50 MHz，峰值检波器，前置放大器关，衰减器为 10 dB，输入信号电平 =-10 dBm，20℃至 30℃ | |||||
＜ 0.4 dB | ||||||
跟踪源（选配） | ||||||
频率范围 | VSA815P | 100 kHz 至 1.5 GHz | ||||
VSA836P | 100 kHz 至 3.6 GHz | |||||
VSA880P | 100 kHz 至 8 GHz | |||||
通讯接口 | USB Devise，LAN | |||||
电源供电 | +9V～+12V（VSA800P）；＋5.2V~+5.4V（VSA1036P） | |||||
尺寸（长x宽x高） | 145 mm×120 mm×30 mm（VSA800P）；143 mm×43 mm×34.2 mm (VSA1036P) | |||||
